采用弹性密封结构
结构合理、造型美观
用于截断或接通管路中的介质
采用系列G型气动执行器拔叉式传动

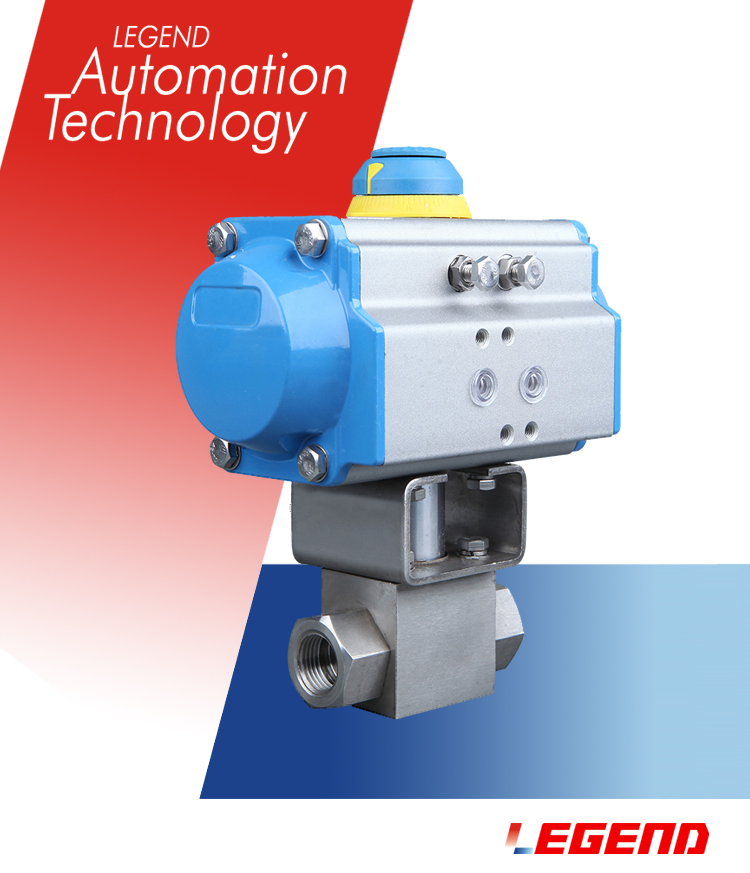

罗赞公司生产的气动高压球阀分为气动高压法兰球阀、气动焊接高压球阀、气动高压内螺纹球阀三种。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。可采用智能控制与定位,与电气阀门定位器配套,输入4-20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。气动高压球阀按其密封性能分为金属密封与软密封。气动高压球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动高压球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动高压球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
阀体形式 | 整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上) | |||||||||||
公称压力 | PN16.0、25.0 MPa;ANSI 150、300、600、900LB | |||||||||||
连接形式 | 法兰式、焊接式、螺纹式(适用于PN45MPa以内) | |||||||||||
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
阀芯形式 | O型球体阀芯 | |||||||||||
流量特性 | 近似快开特性 | |||||||||||
动作范围 | 0~90°、0~360° | |||||||||||
泄露量Q | 按GB/T4213-92,小于额定KV0.01% | |||||||||||
基本误差 | 带定位器:小于全行程的±2% | |||||||||||
可调范围 | 250:1 | |||||||||||
配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 | |||||||||||
控制方式 | 开关两位控制能、4~20mA模拟量信号控制 |
执行器型号 | PI-TORK、BTS系列单双作用气动执行器 |
---|---|
供气压力 | 0.4~0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30~+70℃ |
作用形式 | 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) 双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,An全可靠;大口径阀门采用系列G型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
零件名称 | 材料 | |||
---|---|---|---|---|
阀体、阀盖 | A105 | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
阀座密封圈 | PTFE、碳素纤维+PTFE、对位聚苯 | |||
填料 | V型PTFE、柔性石墨 |
公称通径DN(mm) | DN15-300 | |||||
---|---|---|---|---|---|---|
公称压力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
试验压力 | 强度试验 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
密封试验 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
低压气密试验 | 0.5~0.7 | |||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供良好的服务!
